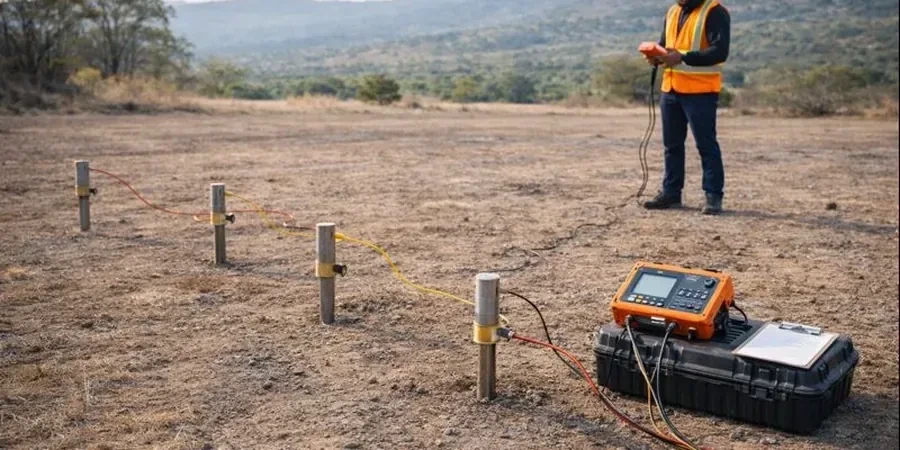

La aridez extrema del desierto costero de Arica, combinada con la alta salinidad de sus suelos, impone condiciones severas que alteran drásticamente la resistividad del terreno. No basta con asumir valores teóricos. La presencia de sales en la Pampa del Tamarugal o la humedad relativa que supera el 70% en el borde litoral modifican la conductividad eléctrica de forma impredecible. Por ello, ejecutamos el Sondeo Eléctrico Vertical (SEV) con arreglo Schlumberger para obtener un perfil estratigráfico real. Esto es crítico para diseñar sistemas de puesta a tierra que cumplan la NCh433. En zonas donde el basamento rocoso aflora cerca de la superficie, como en el Morro de Arica, la interpretación de las curvas de resistividad exige correlacionar los datos con una microzonificación sísmica para evitar errores de paralaje geofísico.
En suelos salinos de Arica, una resistividad menor a 30 ohm-m ya indica un riesgo severo de corrosión para estructuras metálicas enterradas.
Descripción del proceso
Aspectos locales
Arica registró un peak de 7.2 grados en el terremoto de 1868, y la actual zonificación sísmica la clasifica como zona 3. Un perfil de resistividad mal interpretado no solo compromete la seguridad de una malla de tierra, sino que enmascara lentes de arcilla expansiva saturada. El mayor peligro técnico en la región es la variación lateral brusca: en pocos metros se puede pasar de un conglomerado seco de alta resistividad a un paquete limo-arcilloso conductor. Ignorar estos cambios implica subdimensionar los sistemas de protección catódica. Nuestro equipo técnico en Arica realiza una calibración de campo rigurosa, chequeando la resistividad de contacto de los electrodos cada tres mediciones. Así se evita que la deriva instrumental falsee la curva en terrenos con alta impedancia superficial, un problema clásico en la Pampa de Chaca.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.xyz
Normas de referencia
NCh 3328 (Standard Guide for Using the Direct Current Resistivity Method), NCh3171 (Diseño de estructuras de hormigón - Durabilidad), IEEE Std 81-2012 (Guide for Measuring Earth Resistivity), NCh433 Of.2012 (Diseño sísmico - vinculación con sistemas de tierra)
Servicios adicionales
Sondeo Eléctrico Vertical (SEV) Schlumberger
Adquisición 1D con apertura de electrodos progresiva. Ideal para determinar la profundidad del basamento rocoso y la estratigrafía de la terraza costera de Arica.
Tomografía de Resistividad Eléctrica (ERT)
Perfil 2D de alta resolución mediante arreglo dipolo-dipolo. Detecta anomalías laterales como paleocanales rellenos de material conductor bajo el aeropuerto de Chacalluta.
Medición de Resistividad de Suelos para Mallas de Tierra
Aplicación directa de la IEEE 81. Modelado del suelo en 2 capas para el cálculo de la resistencia de puesta a tierra en subestaciones eléctricas.
Ensayo de Resistividad en Testigo de Roca
Medición en laboratorio sobre muestras extraídas de afloramientos del Morro. Correlación con la porosidad y el grado de saturación para proyectos de cimentación especial.
Parámetros típicos
Dudas habituales
¿Por qué varía tanto la resistividad del suelo en la costa de Arica?
El rango referencial para este servicio en Arica es $343.000 - $520.000. El precio final depende del alcance y volumen del proyecto.
¿Qué norma regula los ensayos de resistividad eléctrica en Chile?
Si bien no existe una NCh específica para el método SEV, nos regimos por la guía internacional NCh 3328. Para la durabilidad del hormigón frente a suelos agresivos aplicamos la NCh3171.
¿Cuánto cuesta un estudio de resistividad eléctrica en Arica?
El rango de precio para una campaña básica de SEV en Arica fluctúa entre $343.000 y $520.000, dependiendo de la profundidad de investigación requerida y la cantidad de puntos de sondeo.
¿Qué diferencia hay entre un SEV y una tomografía eléctrica?
El SEV asume capas horizontales (modelo 1D) y es más rápido para mallas de tierra. La tomografía (ERT) genera una imagen 2D del subsuelo y detecta cambios laterales, siendo superior en geología compleja.
¿Es necesario hacer este estudio si el suelo es muy seco y arenoso?
Sí, es crítico. La arena seca tiene muy alta resistividad, lo que dificulta la dispersión de corrientes de falla. Un suelo seco mal caracterizado puede resultar en una malla de tierra ineficaz y peligrosa.
