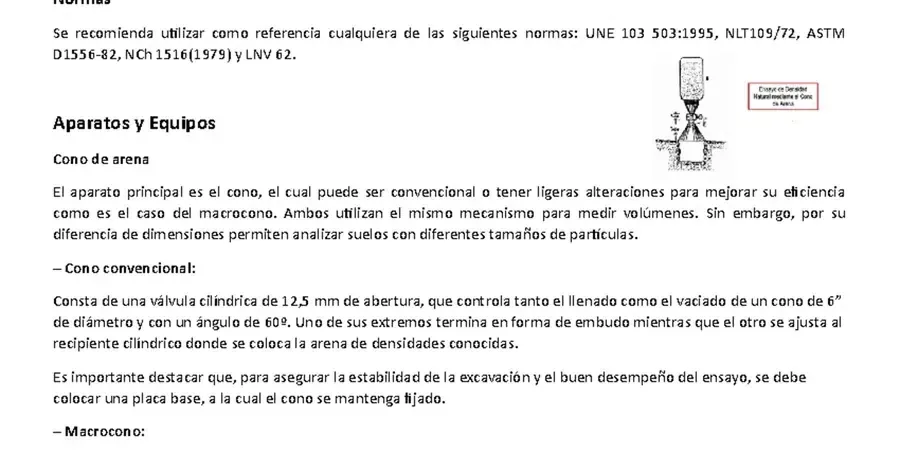

El equipo de cono de arena que desplegamos en Arica es un aparato metálico de precisión compuesto por una placa base, un frasco calibrado y una válvula de paso. Se transporta en maletines rígidos y se arma en el punto exacto de control, sobre la capa recién compactada. La particularidad de trabajar en esta ciudad costera es que la arena normalizada Ottawa 20-30 debe estar completamente seca; la humedad ambiental de Arica, que rara vez supera el 70 %, juega a nuestro favor durante la ejecución.
El procedimiento sigue la norma NCh 1516 al pie de la letra: excavamos un pequeño pozo de ensayo, extraemos todo el material sin alterarlo, y dejamos fluir la arena calibrada desde el frasco hacia la cavidad. La diferencia de peso nos da el volumen exacto del hueco. Con ese dato y la masa del suelo extraído calculamos la densidad húmeda in situ. Luego, en horno de laboratorio, determinamos la humedad para obtener la densidad seca. Finalmente, ese valor lo comparamos contra el ensayo Proctor de referencia para obtener el porcentaje de compactación, que en suelos de Arica debe superar generalmente el 95 % de la densidad máxima seca para capas estructurales.
En suelos salinos de Arica, la correlación entre densidad seca máxima y densidad de campo define la durabilidad de cualquier plataforma.
Descripción del proceso
Nuestro laboratorio ha ejecutado este ensayo en obras viales de la Ruta 5 Norte, en plataformas logísticas del sector industrial de Arica y en fundaciones de viviendas del valle de Azapa. La granulometría del material local —mezcla de arenas finas eólicas y gravas redondeadas— exige un control cuidadoso del tamaño máximo de partícula. Si el agregado supera las 2 pulgadas, se debe aplicar la corrección por sobre-tamaño, un procedimiento que nuestro equipo técnico maneja con estricto apego a la norma chilena NCh 1516 Of.79 y que resulta crítico para obtener resultados representativos en los suelos gruesos típicos de los cortes de cerro en el Morro de Arica.
Aspectos locales
Hace tres temporadas, durante la construcción de un centro de distribución en el sector de Chacalluta, la fiscalía detectó que un lote de relleno compactado con rodillo pata de cabra no alcanzaba el 95 % de la D.M.S. en las primeras tres pruebas de cono de arena. El material era una arena limosa con cristales de yeso, abundante en esa zona cercana al borde costero de Arica. El equipo de terreno había subestimado la pérdida de humedad por evaporación durante el extendido. Tuvimos que re-escarificar 30 cm de espesor en 800 metros cuadrados, re-humedecer con camión aljibe y compactar nuevamente en franjas de 20 cm, verificando con cono de arena cada 150 m².
El costo de no haber tenido un control de densidad frecuente habría sido la aparición de grietas en el radier en menos de un año. En Arica, donde los ciclos de humectación por camanchaca y secado por sol intenso son agresivos, un relleno mal compactado colapsa por disolución de sales. Por eso insistimos en que el ensayo de densidad de campo no es un trámite: es el seguro de que el suelo trabajará como el proyectista lo modeló.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.xyz
Normas de referencia
NCh 1516-15e1, NCh 1516 Of.79, NCh 1534-1 / D1557
Servicios adicionales
Control de compactación en terreno
Ejecución del ensayo de cono de arena en capas de relleno, subrasante y base granular. Determinamos densidad húmeda y seca in situ, comparando directamente con el óptimo Proctor del material. Emitimos informe con croquis de ubicación de puntos y porcentaje de compactación alcanzado.
Calibración de arena y equipo
Verificación periódica de la densidad aparente de la arena Ottawa 20-30 utilizada en el cono. Realizamos la calibración del frasco y el cono según NCh 1516, asegurando trazabilidad metrológica del volumen del dispositivo antes de cada campaña de ensayos en Arica.
Informe de cumplimiento para recepción municipal
Preparamos la documentación técnica requerida por la Dirección de Obras Municipales de Arica para la recepción final de obras. El informe incluye resultados de densidad de campo, ubicación satelital de puntos, humedad y la firma del ingeniero responsable.
Parámetros típicos
Dudas habituales
¿Cuánto cuesta un ensayo de densidad de campo con cono de arena en Arica?
El precio por punto de ensayo de densidad de campo con cono de arena en Arica varía entre $49.000 y $66.000, dependiendo de la cantidad de puntos contratados y la distancia al sitio de obra. Para proyectos con más de 15 puntos ofrecemos tarifas preferenciales por campaña.
¿Qué diferencia hay entre el cono de arena y el densímetro nuclear?
El cono de arena es un método destructivo directo que mide el volumen del hueco excavado, mientras que el densímetro nuclear estima la densidad por retrodispersión de partículas gamma. En suelos salinos de Arica, el cono de arena es más confiable porque no se ve afectado por variaciones químicas que sí alteran la calibración del equipo nuclear. Además, no requiere permisos de material radiactivo ni operador licenciado.
¿Cada cuántos metros cuadrados se debe hacer un control de densidad?
La frecuencia recomendada es un ensayo cada 150 m² por capa compactada. En suelos heterogéneos como los de la terraza fluvial del río San José en Arica, donde la granulometría cambia lateralmente, recomendamos aumentar la frecuencia a un punto cada 100 m² para garantizar uniformidad. La norma NCh 1516 establece criterios según el tipo de obra, pero en nuestra experiencia local esa densidad de muestreo evita rechazos posteriores por parte de la inspección técnica.
¿El cono de arena funciona en suelos con grava grande?
Sí, pero con limitaciones. Si el tamaño máximo nominal supera las 2 pulgadas, se debe aplicar una corrección por sobre-tamaño. En Arica, esto es frecuente en cortes de cerro donde aparecen bolones del conglomerado del Morro. Nuestro protocolo incluye tamizar el material extraído del hueco, pesar la fracción gruesa retenida y calcular la densidad corregida según la fórmula de la norma NCh 1534-1, que ajusta el resultado considerando el volumen desplazado por las partículas grandes.
