En Arica, la combinación de terrazas litorales con depósitos eólicos y una actividad sísmica de subducción siempre activa obliga a revisar con cuidado cada sistema de retención. Muchas veces vemos que un proyecto sobre la terraza alta del Morro requiere un diseño de anclajes que trabaje sobre arenas limosas con costras salinas, donde la adherencia lechada-suelo se aparta de los valores tabulados para suelos inertes. La experiencia local indica que sin un perfil geotécnico bien definido hasta al menos 15 metros de profundidad, el comportamiento a largo plazo del anclaje se vuelve incierto. Por eso el diseño de anclajes activos/pasivos que proponemos integra ensayos de permeabilidad in situ para cuantificar el riesgo de corrosión por ambiente marino y revisiones con la NCh2369.Of2003 para asegurar que la placa de apoyo responda como un sistema dúctil durante un evento sísmico.
La adherencia en suelos salinos de Arica puede reducirse hasta un 40% si no se controla la corrosión del acero de pretensado.
Descripción del proceso
Aspectos locales
Arica registra más de 180 mil habitantes y se ubica a solo 18 km de la frontera con Perú, en una zona donde el último gran terremoto de 2014 (Mw 8.2) generó aceleraciones espectrales que pusieron a prueba las estructuras de contención. El riesgo principal en el diseño de anclajes activos/pasivos no es solo la falla por arrancamiento, sino la pérdida de carga de bloqueo por relajación del suelo ante cargas cíclicas. En los suelos finos de la quebrada de Acha, un sismo puede gatillar una reducción de la presión lateral de tierras y, simultáneamente, un incremento en la demanda de tracción sobre los tendones. Un diseño que ignore la componente vertical del sismo —que en Arica puede superar 0.25g— subestima la fuerza de punzonamiento sobre la placa de apoyo. La normativa chilena NCh433 y la NCh2369 exigen verificar el estado límite de servicio con la combinación sísmica, algo que en suelos con presencia de sulfatos, como ocurre en sectores del puerto, obliga a duplicar la vida útil esperada del sistema de protección anticorrosión.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.xyz
Resumen visual
Normas de referencia
NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, FHWA-NHI-10-024 - Ground Anchors and Anchored Systems, NCh 3263-13e1 - Standard Test Method for Rock Bolt Anchor Pull Test
Servicios adicionales
Diseño geotécnico del anclaje
Definimos la carga de diseño, longitud libre y de bulbo, diámetro de perforación y tipo de acero. Calculamos la estabilidad externa e interna del sistema anclado según el método de Kranz y la teoría de cuñas de Coulomb, ajustando los parámetros de resistencia al corte con los resultados de laboratorio.
Ensayos de arrancamiento y verificación
Ejecutamos ensayos de desempeño, de verificación y de aceptación según NCh 3263. Medimos la fluencia (creep) y la pérdida de carga en el tiempo, entregando curvas de desplazamiento versus carga que validan la capacidad última del bulbo en el terreno real.
Inspección y protección anticorrosión

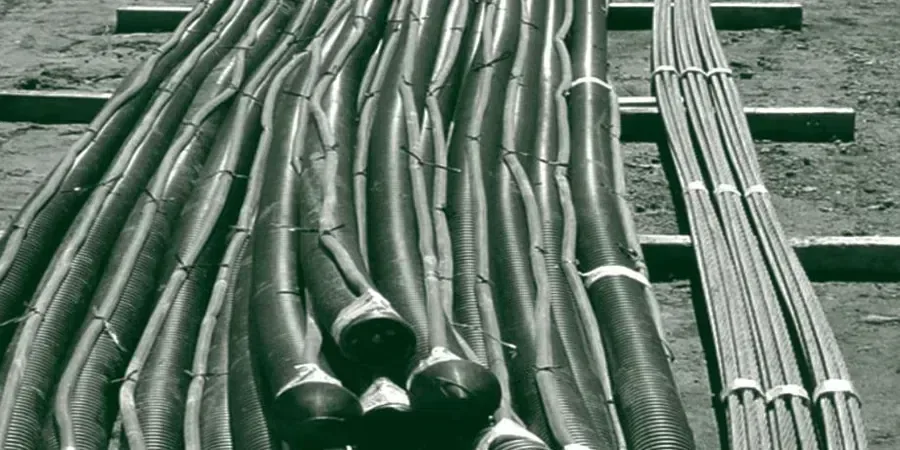

Especificamos sistemas Clase I con vaina corrugada, lechada de cemento y protección catódica. Realizamos mediciones de resistividad eléctrica del suelo y pH para predecir la tasa de corrosión y seleccionar el esquema de protección más adecuado para la vida útil del proyecto.
Parámetros típicos
Dudas habituales
¿Qué diferencia hay entre un anclaje activo y uno pasivo?
Un anclaje activo se pretensa contra la estructura al instalarse, aplicando una carga de bloqueo que comprime el terreno y controla las deformaciones desde el inicio. El anclaje pasivo, en cambio, solo comienza a trabajar cuando el terreno se deforma lo suficiente para movilizar la tracción en el tendón. En Arica, para muros de contención en suelos granulares sueltos, preferimos el anclaje activo porque reduce los asentamientos detrás del muro durante un sismo.
¿Cuánto cuesta el diseño de anclajes para un proyecto en Arica?
El costo de un diseño de anclajes activos/pasivos se sitúa en un rango de referencia de $549.000 a $2.046.000, dependiendo de la cantidad de líneas de anclaje, la profundidad de las perforaciones y la complejidad del perfil de suelo. Este rango incluye la memoria de cálculo, planos de detalle y especificaciones técnicas del sistema de protección anticorrosión.
¿Qué normativa sísmica aplica al diseño de anclajes en Chile?
Aplicamos la NCh2369.Of2003 para el diseño sísmico de estructuras industriales y la NCh433.Of1996 Mod.2009 para edificaciones. Además, seguimos las recomendaciones de la FHWA para anclajes en suelo, verificando que el bulbo no interfiera con la zona activa de la cuña de falla sísmica y que la placa de apoyo soporte la componente vertical del sismo sin punzonar el elemento de hormigón.
¿Cómo afecta la salinidad del suelo de Arica a los anclajes permanentes?
Los suelos del borde costero y del valle de Azapa contienen cloruros y sulfatos que pueden despasivar el acero de pretensado en pocos años. Para anclajes permanentes en Arica especificamos protección Clase I con doble barrera: vaina corrugada de polietileno sobre el tendón completo, más lechada de cemento inyectada tanto dentro como fuera de la vaina. Adicionalmente, medimos la resistividad del suelo y, si es menor a 2000 ohm-cm, añadimos un sistema de protección catódica con ánodos de sacrificio.
